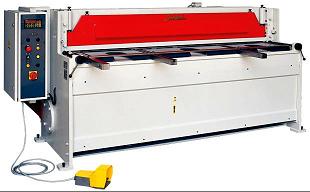

Электромеханические гильотинные ножницы серии RGS

Длина реза

КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ

Сварной цельнометаллический корпус обеспечивает максимальную жесткость конструкции и точность обработки
Верхняя балка, перемещается на роликовых подшипниках и бронзовых направляющих
Система точной регулировки положения лезвий
Механическая система фиксирования листа перед резом
Легко настраиваемая система регулировки зазора между ножом и опорной поверхностью
Бесшумный, напрямую работающий главный привод с редуктором
Линейка и крепеж с фронтальной стороны для резки широких листов

Управление от электрической панели или с помощью педали, как для однократной, так и многократной резки.
Боковая 1000 мм направляющая с метрической шкалой, передние поддерживающие рычаги и упор
Задний упор с ручным приводом на шарико-винтовых парах. Перемещение на 600 мм с точностью ±0.5 мм
Передние и задние защитные панели
Инструкция по эксплуатации на русском языке

Характеристика		RGS 1560x3,5	RGS 2060x4,0	RGS 2560x4,0	RGS 3150x3,0
Толщина листа,сталь,sв,Н/мм	До 450	3,5	4	4	3,0
Толщина листа,сталь,sв,Н/мм	До 700	1,5	2	2	1,2
Длина реза, мм		1540	2040	2540	3130
Угол наклона верхнего лезвия, град		1,8	1,8	1,8	1,5
Скорость, 1/мин		40	38	38	38
Ход заднего упора, мм		600	600	600	600
Мощность привода заднего упора, кВт		0,25	0,25	0,25	0,25
Вес, кг		1620	2320	2820	3450

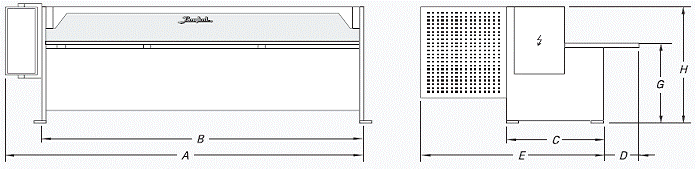

Длина, мм	A	2110	2610	3110	3700
Длина стола, мм	B	1825	2345	2845	3435
Ширина, мм	C	890	890	890	890
Вылет суппортов, мм	D	340	340	340	340
Заднее ограждение, мм	E	1560	1560	1560	1560
Высота стола, мм	G	860	860	860	860
Высота, мм	H	1250	1250	1250	1250

Задний упор с перемещением на шарико-винтовых парах с точностью ±0,1 мм
Пневматическая система поддержки тонкого листа за линией реза
Передние и боковая направляющие нестандартной длины
Указатель угла поворота
Опорные пластины и шариковые опоры, монтируемые в рабочий стол, для легкой подачи листа в зону резания

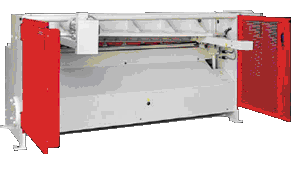

Ножницы – вид сзади	Ножницы – вид сзади, с поддержкой листа
